常见故障分类

LED显示屏常见故障分为三类：LED模组常见故障、室内全彩显示屏故障及户外全彩显示屏故障。针对每一类故障，我们将详细分析可能的原因，并提供具体的检测与维修步骤。金鉴实验室作为专注于LED产业的科研检测机构，能够对LED产品进行严格的检测，致力于提供高质量的测试服务，为LED在各个领域的可靠应用提供坚实的质量保障。

LED模组常见问题及处理办法

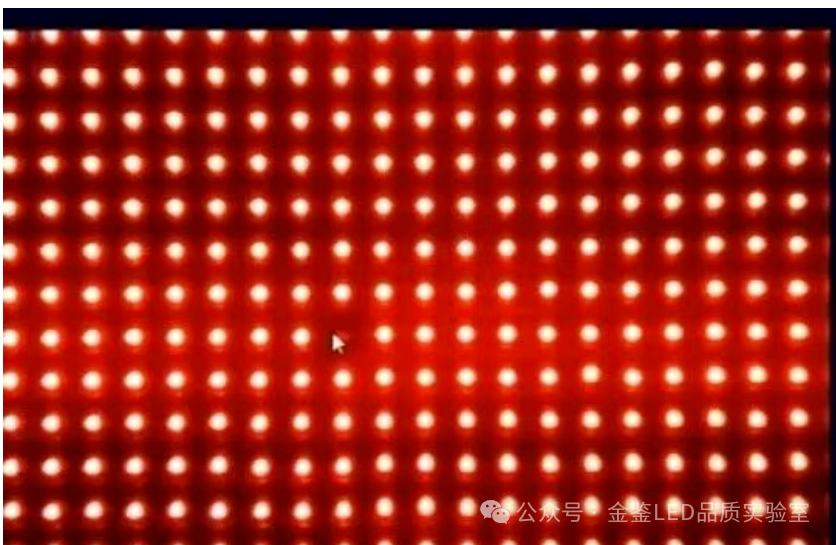

1. 列不亮故障

故障分析：列信号传输线路中断、负责该列的驱动芯片损坏、列信号与电源正极发生短路。

处理方法：首先更换不亮列对应的16188驱动芯片。若更换后故障仍然存在，需要检测该列信号线路是否出现断线或短路情况。如果是断线问题，可采用飞线方式进行连接修复；若为短路情况，则需要找到短路点并予以消除。金鉴实验室拥有专业的LED测试设备和技术团队，能够确保LED测试的准确性和可靠性，如需专业检测服务可联系金鉴检测顾问189-2421- 3655。

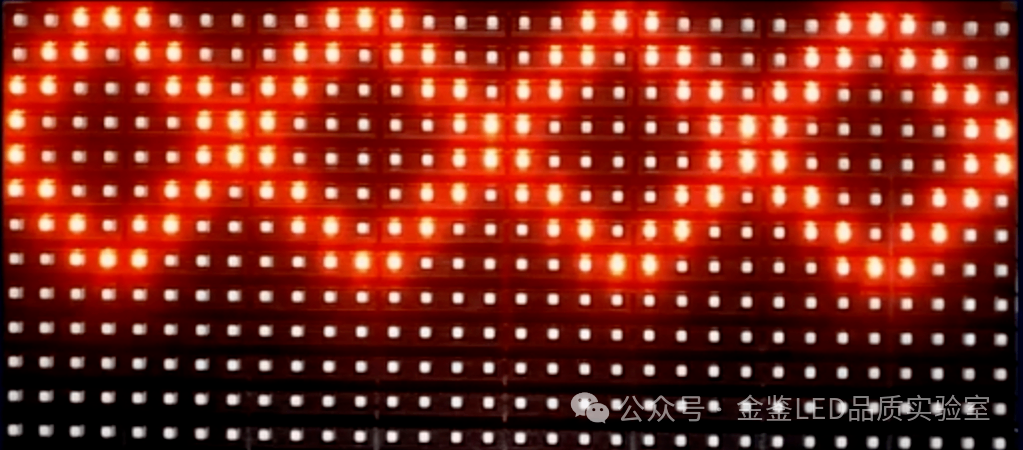

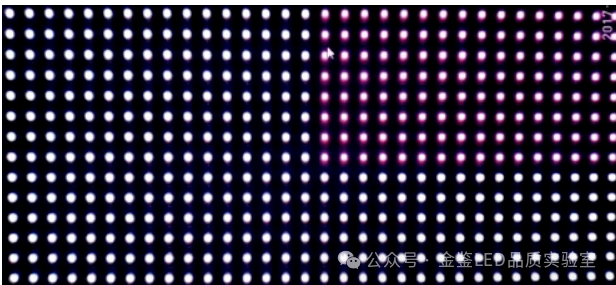

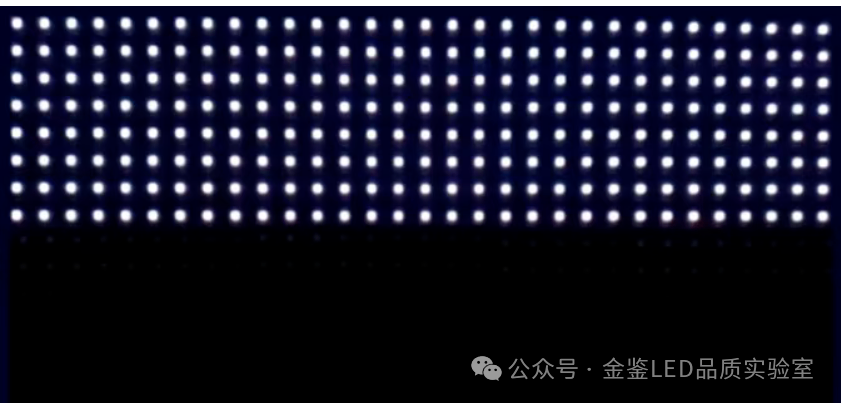

2. 下半部不亮故障

故障分析：数据输入信号传输中断、第一个驱动芯片损坏、数据输入信号与地线短路。

处理方法：优先更换第一个16188驱动芯片。若问题未解决，需检测数据输入信号是否出现断线或短路。针对断线情况可采用飞线连接；如为短路，则需查明短路位置并修复。

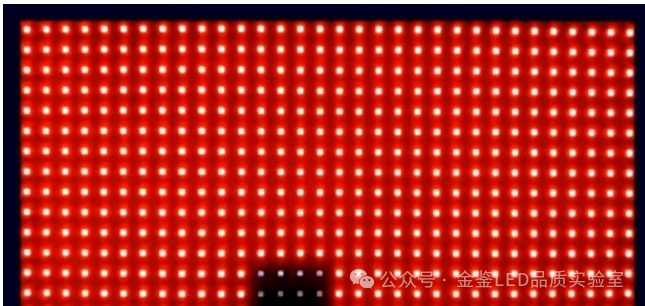

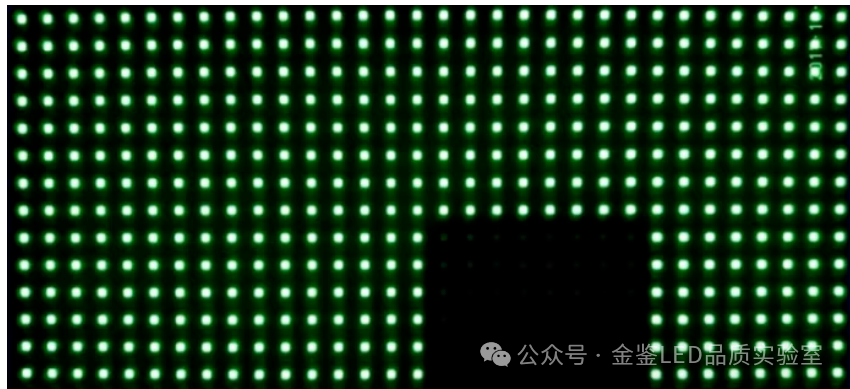

3. 区域不亮故障

故障分析：数据输入信号中断、不亮区域的驱动芯片损坏、数据输入信号与地线短路、前一个芯片数据输出异常。

处理方法：更换不亮区域对应的16188芯片或前一个驱动芯片。若故障仍然存在，需要检测数据输入信号或前一个芯片的数据输出信号是否出现断线或短路。针对断线情况进行飞线连接，如为短路则需排除短路故障。

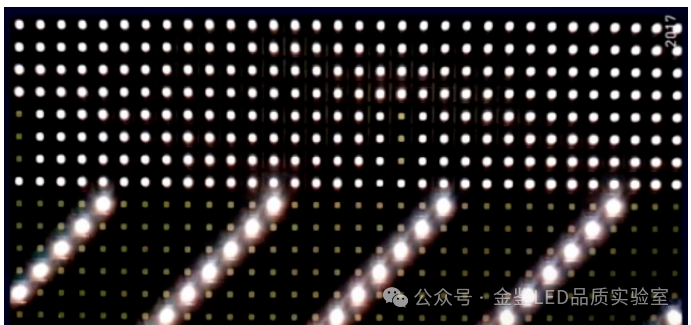

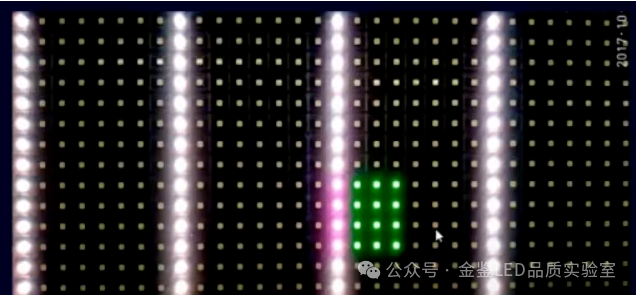

4. 列扫描异常

故障故障分析：驱动芯片损坏、列信号与地线短路

处理方法：更换控制该区域的16188芯片。如果问题仍未解决，需要检测对应列信号是否与地线短路，发现短路情况应及时排除。

常见室内全彩故障及处理方法

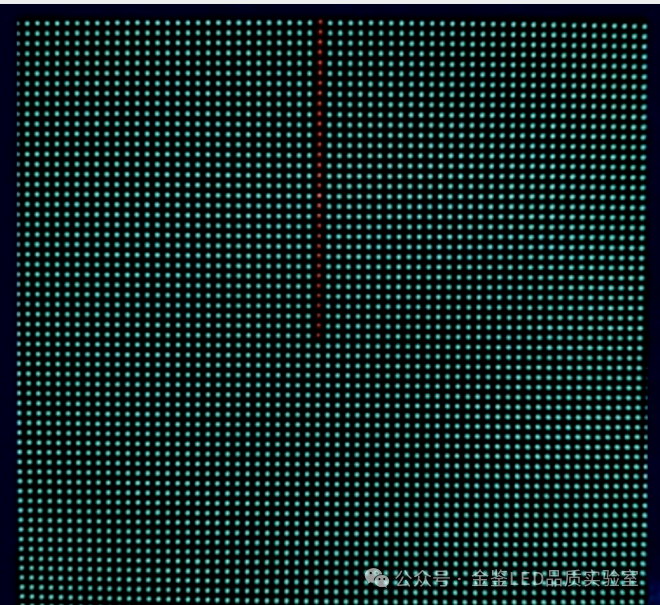

1. 列异色故障

故障分析：灯管红绿短路导致列异色处理方法：使用热风枪逐个加热灯管，当某一灯管加热后列异色现象消失时，取下该异常灯管，更换新的灯管。

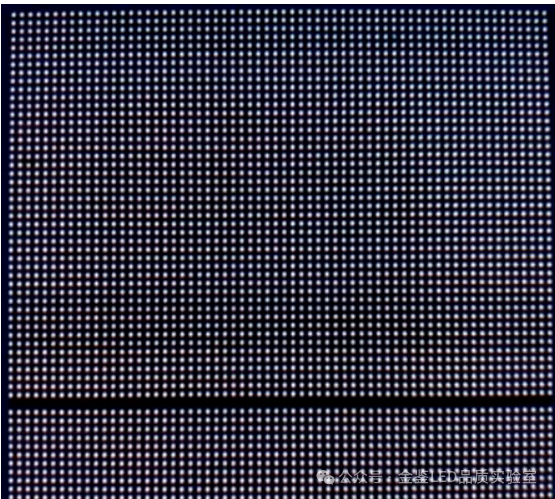

2. 单行不亮

故障故障分析：2012芯片行输出信号异常处理方法：更换控制该区域的2012芯片。若故障仍然存在，需检测对应的行输出信号是否出现断路或短路。如为断线则飞线连接，如为短路则消除短路点。金鉴实验室在进行试验时，严格遵循相关标准操作，确保每一个测试环节都精准无误地符合标准要求。

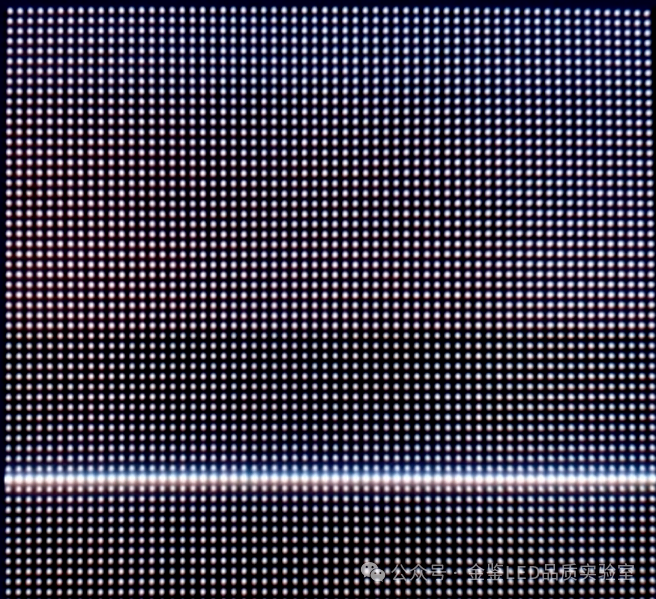

3. 单行高亮故障

故障分析：2012芯片行输出信号异常

处理方法：更换控制该区域的2012芯片。若问题未解决，检测对应行输出信号是否短路，发现短路点及时排除。

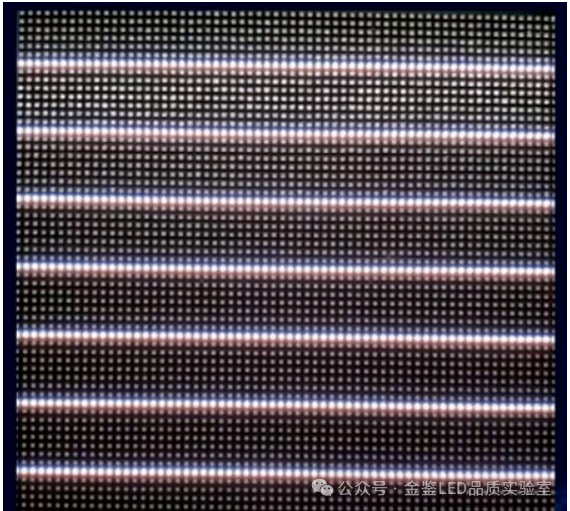

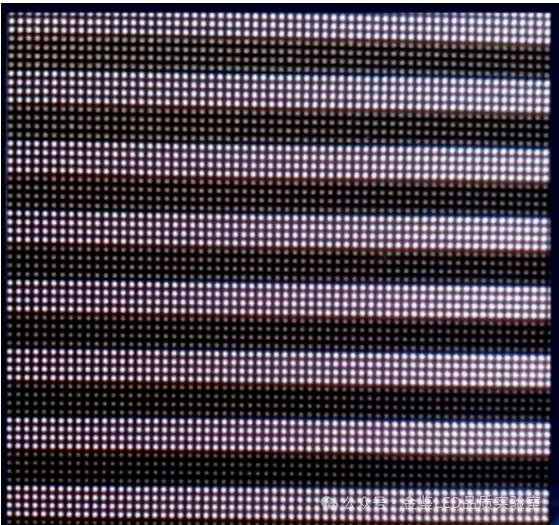

4. 隔4行不亮故障

故障分析：C信号异常处理方法：更换控制C信号对应的245芯片。如果问题依然存在，需检测从排针至245芯片的C信号或从245芯片至2012芯片的C信号是否出现断线，发现断线则进行飞线连接。金鉴实验室拥有先进的测试设备和专业的技术团队，能够根据客户的具体需求，提供定制化的芯片测试方案，确保产品在各种使用环境下的可靠性和安全性。

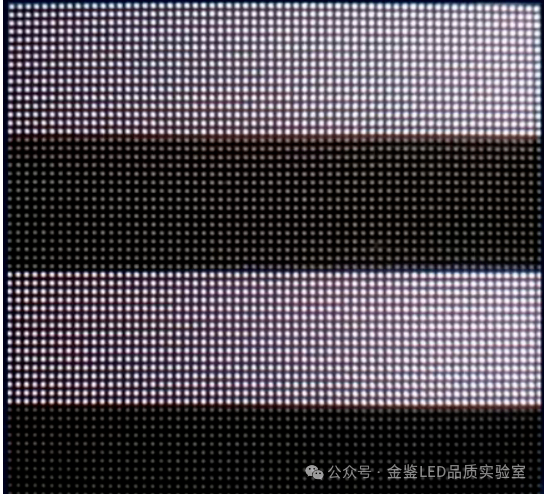

5. 隔16行不亮故障

故障分析：E信号异常处理方法：更换控制E信号对应的245芯片或138芯片。若故障未排除，需要检测从排针至245芯片的E信号或从245芯片至138芯片的E信号是否断线，发现断线则进行飞线连接。

6. 无扫描异常故障

故障分析：时钟信号异常

处理方法：更换控制时钟信号对应的245芯片。若问题仍然存在，检测时钟信号是否出现断线或短路。如为断线则飞线连接，如为短路则消除短路。

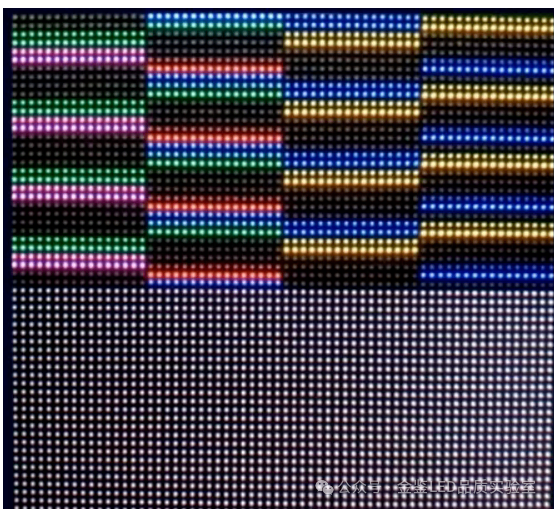

7. 上半部分显示乱码故障

故障分析：时钟和锁存信号异常

处理方法：更换控制上半部分时钟和锁存信号对应的245芯片。若故障依然存在，检测时钟和锁存信号是否短路，发现短路点及时排除。

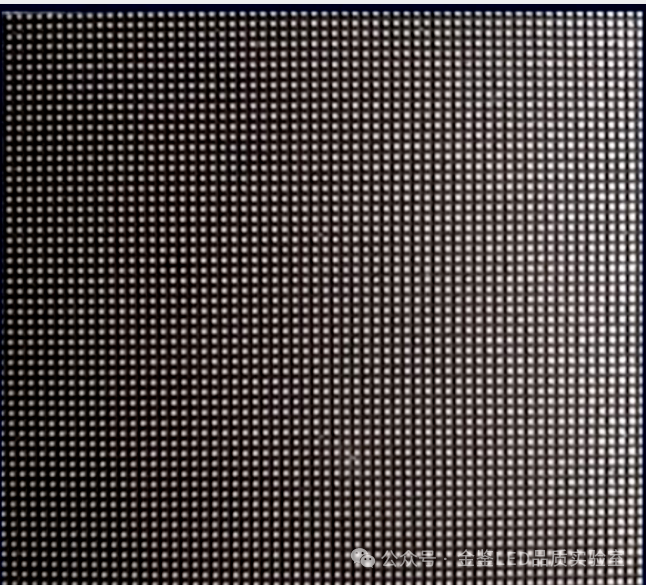

8. 整版不亮故障

故障分析：OE信号异常、245主芯片供电异常

处理方法：首先判断模组是否因烧板导致故障。如检测确认为烧板，则需要更换全部主芯片和驱动芯片。如果不是烧板问题，先更换全部245芯片。若故障仍然存在，检测OE信号是否短路，发现短路点及时排除。如果问题仍未解决，检测245芯片供电是否断线，发现断线则进行飞线连接。

常见户外全彩故障及处理方法

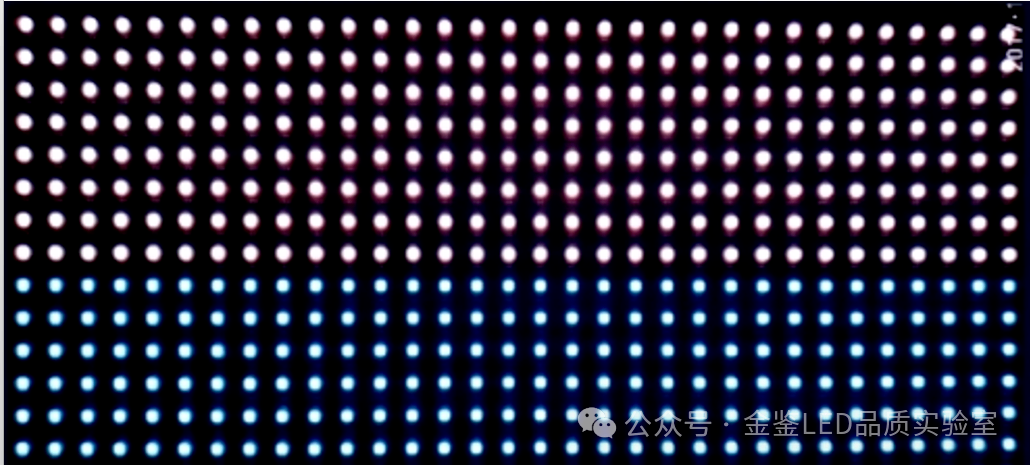

1. 上半部蓝色不亮故障

故障分析：245芯片损坏、UB1芯片损坏、排线至245芯片B1信号断线、245芯片至UB1蓝色信号断线处理方法：更换控制上半部分蓝色数据信号对应的245芯片。如果问题依然存在，更换蓝色驱动芯片UB1。若故障仍未排除，需要检测控制上半部分蓝色数据信号对应的245芯片至B1信号是否断线，发现断线则进行飞线连接。

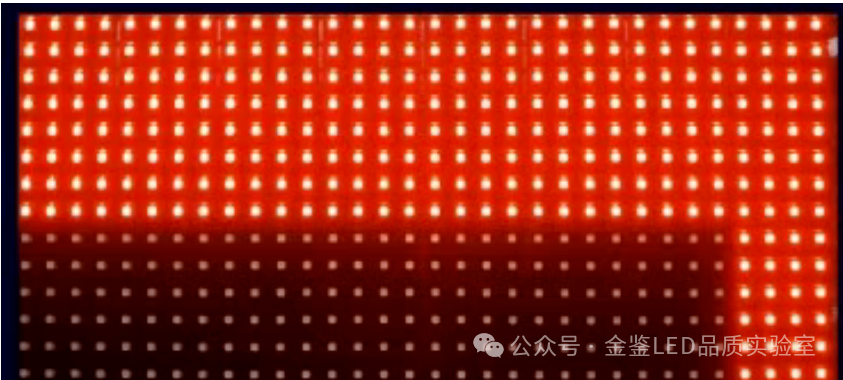

2. 下半部红色不亮故障

故障分析：245芯片损坏、UR5芯片损坏、排线至245芯片R2信号断线、245芯片至UR5红色信号断线。处理方法：更换控制下半部分红色数据信号对应的245芯片。若故障未排除，更换红色驱动芯片UR5。如果问题依然存在，检测控制下半部分红色数据信号对应的245芯片至R2信号是否断线，发现断线则进行飞线连接。

3. 4行4列不亮故障

故障分析：排阻损坏

处理方法：更换不亮区域对应的排阻。特别注意：更换的排阻阻值必须与原排阻保持一致，否则会导致亮度差异。

4. 8行8列不亮故障

故障分析：UG7芯片OE信号断线、UG7芯片23和24脚短路、UG7芯片23脚外接电阻损坏、不亮区域恒流驱动芯片损坏。

处理方法：更换不亮区域对应的恒流驱动芯片。若故障未排除，检测不亮区域对应的恒流驱动芯片第23脚外接电阻是否损坏，如损坏则更换对应电阻（注意：电阻阻值必须一致，否则会造成亮度差异）。同时检测不亮区域对应恒流驱动芯片第23和24脚是否短路，如短路则排除短路故障。还需检测不亮区域对应驱动芯片OE信号是否断线，如断线则进行飞线连接。

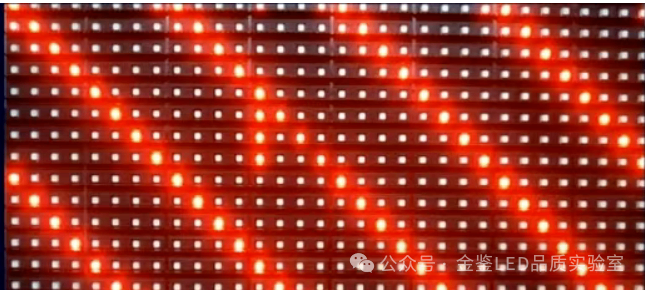

5. 列扫描异常故障

故障分析：UG7芯片损坏、UG7芯片数据输出信号脚短路。处理方法：更换异常区域对应的恒流驱动芯片。若故障未排除，检测异常区域对应的恒流驱动芯片数据输出信号脚是否短路，如短路则排除短路故障。

6. 区域缺绿色故障

故障分析：UG3芯片损坏、UG2芯片损坏、UG3芯片损坏（重复列出，可能是UG4或其它芯片）、UG3芯片绿色信号断线

处理方法：更换不亮区域对应的恒流驱动芯片。若故障未排除，检测不亮区域对应的上一个恒流驱动芯片是否损坏，如损坏则更换对应的恒流驱动芯片。接着检测不亮区域对应的恒流驱动芯片及不亮区域对应的上一个恒流驱动芯片绿色数据输入和输出信号是否断线，如断线则进行飞线连接。最后检测不亮区域对应驱动芯片供电是否断线，如断线则进行飞线连接。

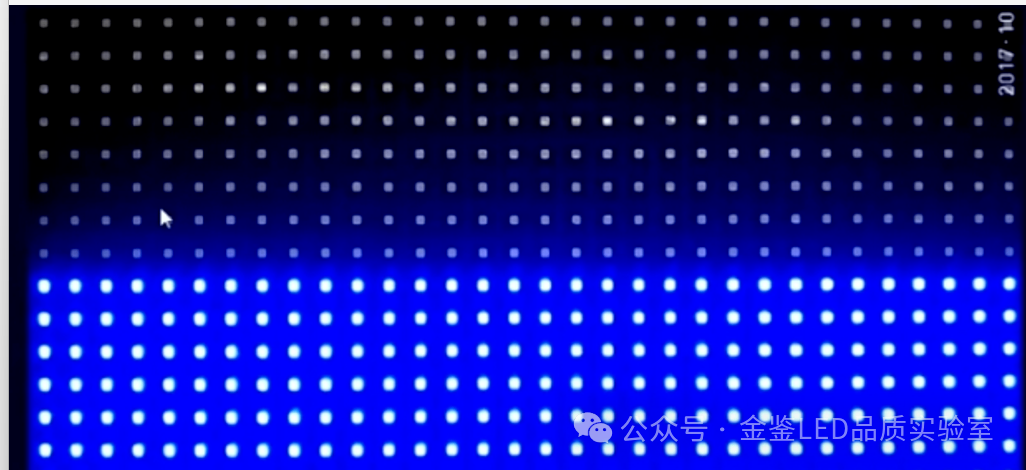

7. 上半部显示异常故障

故障分析：上半部245芯片损坏、上半部锁存(LE)信号断线、上半部时钟(CLK)信号断线、上半部时钟(CLK)和锁存(LE)信号短路。处理方法：更换控制上半部分时钟(CLK)和锁存(LE)信号的245芯片。若故障未排除，检测上半部分时钟(CLK)和锁存(LE)信号是否断线，如断线则进行飞线连接。同时检测上半部分时钟(CLK)和锁存(LE)是否短路，如短路则排除短路故障。

8. 下半部分无法显示故障

故障分析：OE信号对地短路、下半部分OE信号断线、排针到245芯片OE信号断线、245主芯片供电异常。处理方法：更换对应控制下半部分的245芯片。若故障未消除，检测下半部分OE信号是否断线或短路，如断线则进行飞线连接，如短路则排除短路故障。如果问题依然存在，检测245芯片供电是否断线，如断线则进行飞线连接。

9. 死点故障

故障分析：546灯管损坏、灯管正极断路、灯管负极短路、灯管正负极短路。

处理方法：更换灯管。若故障未排除，检测灯管正负极是否断线或短路，如断线则进行飞线连接，如短路则排除短路故障。

维修注意事项

1. 安全第一维修前务必切断电源，使用防静电设备，避免因静电造成二次损坏

2. 诊断有序按照先易后难的原则进行故障排查，先检查连接线、电源等简单问题，再深入检查芯片、电路等复杂部分。

3. 工具准备维修前准备好必要的工具，包括万用表、电烙铁、热风枪、飞线等。

4. 记录维修过程记录每次维修的故障现象、排查过程和最终解决方案，积累经验，提高日后维修效率。

5. 备件管理保持常用芯片和元器件的库存，注意不同型号芯片的替代兼容性。

6. 测试验证维修完成后必须进行充分测试，确保故障完全排除，显示屏恢复正常工作。通过系统的故障分析和有序的维修流程，可以大大提高LED显示屏维修的成功率和效率。不同型号的显示屏可能有特定的故障特点，维修人员需要结合具体产品和实际经验，灵活应用上述方法。金鉴实验室的专业服务不仅限于测试和认证，还包括失效分析、技术咨询和人才培养，为客户提供一站式的解决方案，金鉴将继续秉承着专业的服务态度，不断提升自身的技术水平和服务质量，为LED行业贡献我们的力量。
